En su núcleo, un cabrestante hidráulico marino es un sistema integrado diseñado para convertir la presión del fluido en una inmensa fuerza de tracción. Los componentes principales de la unidad del cabrestante son el motor hidráulico, una caja de engranajes planetarios, el tambor principal que enrolla el cable y un sistema de frenos crítico para sujetar la carga de forma segura.
Un cabrestante hidráulico marino no es una sola pieza, sino un conjunto compacto de transmisión de potencia. Comprender cómo el motor, la caja de engranajes y el freno trabajan juntos dentro del tambor es la clave para apreciar su potencia, durabilidad y idoneidad para entornos marinos exigentes.
Los componentes centrales de la unidad del cabrestante
La unidad del cabrestante es el conjunto físico que se monta en la cubierta o en la estructura de la embarcación. Sus componentes internos están diseñados para una potencia máxima en un paquete compacto y resistente a la intemperie.
El motor hidráulico (el motor principal)
El motor es el motor del cabrestante. Utiliza fluido hidráulico presurizado para crear movimiento rotatorio.
Estos motores se eligen por su capacidad para generar un alto par desde parado, una característica fundamental para mover cargas pesadas.
La caja de engranajes planetarios (el multiplicador de fuerza)
La velocidad del motor hidráulico es demasiado alta y su par demasiado bajo para una tracción directa. La caja de engranajes planetarios resuelve esto.
Utiliza un sistema de engranajes para reducir drásticamente la velocidad de rotación mientras multiplica el par, creando la tracción potente y lenta necesaria para manejar líneas y anclas pesadas. En la mayoría de los diseños modernos, esta caja de engranajes está alojada directamente dentro del tambor del cabrestante para ahorrar espacio.
El tambor del cabrestante (el carrete)
El tambor es el componente más visible, responsable de enrollar y almacenar la cuerda de alambre o el cable sintético.
Su diseño es crucial para garantizar que la línea se enrolle uniformemente bajo carga. El tambor también sirve como carcasa protectora para la caja de engranajes y el sistema de frenos, protegiéndolos de los duros elementos marinos.
El sistema de frenos integrado (el sistema de seguridad)
El freno es posiblemente la característica de seguridad más crítica. Está diseñado para activarse y sujetar la carga de forma segura automáticamente siempre que la presión hidráulica no esté impulsando activamente el motor.
La mayoría de los cabrestantes marinos utilizan un freno multidisco cerrado. Este diseño evita que la carga resbale, lo cual es esencial para las operaciones de amarre, remolque y manipulación de anclas.
El sistema hidráulico de soporte
La unidad del cabrestante no puede funcionar sola. Depende de un sistema externo para suministrarle fluido presurizado.
La bomba hidráulica (el corazón del sistema)
La bomba es la que crea el flujo y la presión del fluido hidráulico. En una embarcación, a menudo es impulsada por una toma de fuerza (PTO) del motor principal o por un motor diésel o eléctrico dedicado.
La capacidad de la bomba debe coincidir cuidadosamente con los requisitos del motor hidráulico del cabrestante para garantizar un rendimiento adecuado.
La válvula de control (el cerebro)
La válvula de control dirige el flujo del fluido hidráulico. Al mover una palanca o activar un interruptor, el operador envía fluido a un lado del motor para tirar, al otro lado para soltar, o bloquea el flujo para mantener la posición.
Esta válvula proporciona al operador un control preciso sobre la velocidad y la dirección del cabrestante.
Los componentes auxiliares (el tejido conectivo)
Esta categoría incluye el tanque de aceite hidráulico (depósito) para almacenar y enfriar el fluido, las líneas de alta presión para transportarlo y una guía de cable.
Una guía de cable es un dispositivo separado que guía la cuerda o el cable de forma ordenada hacia el tambor, evitando enredos y reduciendo el desgaste de la línea.
Comprender las compensaciones
Si bien son potentes, los sistemas hidráulicos presentan consideraciones específicas que es importante comprender.
Potencia frente a complejidad
Los cabrestantes hidráulicos ofrecen una potencia de tracción y un ciclo de trabajo superiores en comparación con la mayoría de los cabrestantes eléctricos. Sin embargo, el sistema es más complejo, ya que incluye bombas, válvulas y líneas de fluido de alta presión que requieren conocimientos especializados para su mantenimiento.
Espacio de instalación
A diferencia de un cabrestante eléctrico autónomo, un sistema hidráulico requiere espacio para una bomba, un depósito de fluido y la fontanería asociada. Esto puede hacer que la instalación sea más compleja y ocupe más espacio.
El riesgo de fugas
Cualquier sistema de fluidos a alta presión conlleva el riesgo de fugas. En un entorno marino, una fuga de fluido hidráulico no es solo un problema mecánico, sino también una posible preocupación medioambiental que debe gestionarse cuidadosamente.
Tomar la decisión correcta para su aplicación
Comprender estos componentes le permite centrarse en lo que es importante para su objetivo específico.
- Si su principal preocupación es la seguridad operativa: Preste la máxima atención al sistema de frenos. Un freno fiable y de activación automática es el componente más importante para prevenir accidentes al sujetar una carga.
- Si su principal preocupación es el rendimiento y la potencia: Su decisión gira en torno a la adaptación de la caja de engranajes y el motor a sus requisitos de carga, y a garantizar que la bomba hidráulica pueda suministrar el flujo y la presión adecuados.
- Si su principal preocupación es el mantenimiento y la fiabilidad: La salud del sistema hidráulico es clave. Un fluido limpio, una bomba de tamaño adecuado y conexiones sin fugas son esenciales para la longevidad de todo el conjunto del cabrestante.
Al considerar el cabrestante como un sistema integrado, puede especificarlo, operarlo y mantenerlo mejor para un rendimiento seguro y potente.
Tabla resumen:
| Componente | Función principal | Característica clave |
|---|---|---|
| Motor hidráulico | Convierte la presión del fluido en movimiento rotatorio | Alto par desde parado |
| Caja de engranajes planetarios | Multiplica el par mientras reduce la velocidad | Alojada dentro del tambor para mayor compacidad |
| Tambor del cabrestante | Enrolla y almacena el cable/cuerda de alambre | Protege los componentes internos de los elementos |
| Sistema de frenos | Sujeta la carga de forma segura; característica de seguridad crítica | Se activa automáticamente cuando no está alimentado |
| Bomba hidráulica | Crea flujo y presión de fluido para el sistema | Impulsada por PTO o motor dedicado |
| Válvula de control | Dirige el flujo de fluido para un control preciso de velocidad/dirección | Interfaz del operador para el movimiento del cabrestante |
¿Necesita una solución de cabrestante potente y fiable para su proyecto marino o de construcción?
GARLWAY se especializa en la ingeniería de maquinaria de construcción robusta, incluidos cabrestantes de alto rendimiento, hormigoneras y plantas de dosificación. Nuestra experiencia garantiza que obtenga equipos perfectamente adaptados a sus requisitos de potencia, seguridad y durabilidad.
Póngase en contacto con nuestros expertos hoy mismo para hablar sobre sus necesidades específicas y descubrir cómo GARLWAY puede potenciar sus operaciones.

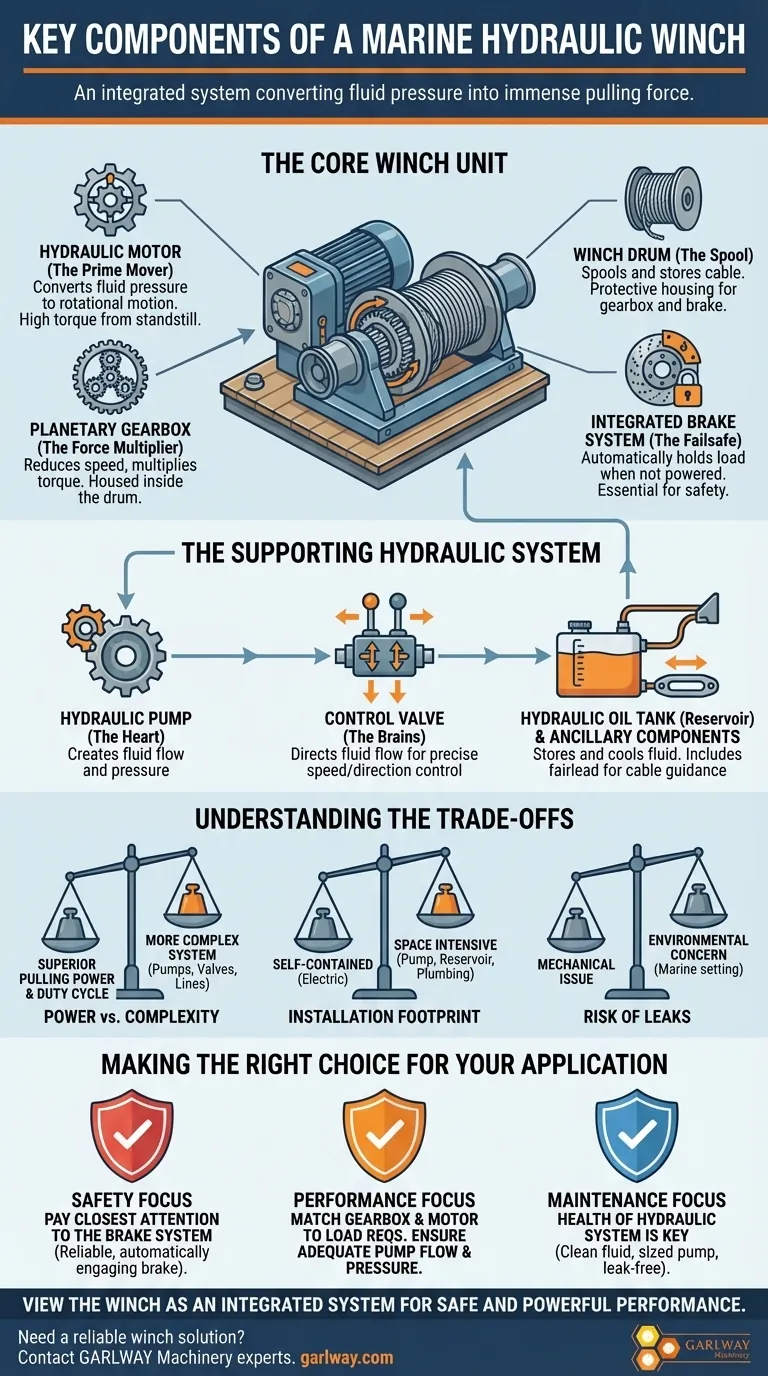

Guía Visual
