El diámetro del tambor de un cabrestante no está determinado por un solo factor, sino que es un compromiso de ingeniería crítico entre la capacidad de carga requerida, las características del cable de acero que albergará y la velocidad de línea deseada. Estos elementos se equilibran con las limitaciones físicas generales del propio conjunto del cabrestante.
El diámetro del tambor del cabrestante representa una compensación fundamental en la ingeniería mecánica. Un diámetro menor maximiza la potencia de tracción, mientras que un diámetro mayor aumenta la velocidad de recuperación. La elección final está dictada por la aplicación prevista del cabrestante y los límites físicos del cable de acero.
Los impulsores de ingeniería centrales del diámetro del tambor
Comprender el diámetro ideal del tambor requiere observar la física interconectada del sistema del cabrestante. Cada factor influye en los demás, forzando un diseño equilibrado.
El propio cable de acero
La restricción más fundamental es el cable de acero o la eslinga que se está utilizando. Cada cable tiene un radio de curvatura mínimo, un límite de cuán bruscamente se puede doblar sin causar daños, fatiga y una reducción peligrosa de su resistencia a la rotura.
Para garantizar la seguridad y la longevidad, el diámetro del tambor debe ser significativamente mayor que el diámetro del cable. Esta relación, a menudo llamada relación D/d (diámetro del tambor sobre diámetro del cable), es un punto de partida principal en el diseño del cabrestante.
Capacidad de carga requerida (par motor)
El tambor actúa como un brazo de palanca para el motor del cabrestante. Un tambor de diámetro menor proporciona una mayor ventaja mecánica, multiplicando el par motor para crear una mayor fuerza de tracción.
Piense en ello como usar una llave inglesa: una llave más corta requiere más esfuerzo para girar un perno. En un cabrestante, el motor proporciona el esfuerzo, y un tambor más pequeño (una palanca más corta) permite que ese esfuerzo supere una resistencia mucho mayor (la carga).
Velocidad de línea deseada
Para una velocidad de motor dada (RPM), un tambor de mayor diámetro recogerá más cable con cada rotación. Esto resulta en una velocidad de línea más rápida.
Si el objetivo principal es la recuperación rápida de una carga ligera, un tambor más grande es más eficiente. Sin embargo, esto se produce a expensas directas de la potencia de tracción máxima.
Capacidad de enrollado
Las dimensiones físicas del tambor, tanto su diámetro como su anchura, determinan la cantidad de cable que puede albergar. Un tambor de mayor diámetro puede albergar más cable para una anchura dada, lo que puede ser un factor crítico para aplicaciones que requieren tracciones largas.
Comprender las compensaciones clave
Elegir un diámetro de tambor es un ejercicio de equilibrio de características de rendimiento contrapuestas. No se puede maximizar todo simultáneamente.
La compensación entre potencia y velocidad
Esta es la compensación central.
- Diámetro pequeño: Alta potencia de tracción, baja velocidad de línea.
- Diámetro grande: Baja potencia de tracción, alta velocidad de línea.
Un cabrestante diseñado para recuperación y elevación de cargas pesadas priorizará la potencia y, por lo tanto, tendrá un tambor relativamente más pequeño. Un cabrestante para aplicaciones como remolcar un barco ligero a un remolque puede priorizar la velocidad con un tambor más grande.
El impacto de las capas
A medida que el cable se enrolla en el tambor, forma capas. Cada nueva capa aumenta el diámetro efectivo del tambor.
Esto significa que el rendimiento de un cabrestante cambia a medida que se enrolla. Tira con más fuerza y más lentamente en la primera capa (cuando el diámetro efectivo es menor) y con menos fuerza y más rápido en la última capa (cuando el diámetro efectivo es mayor).
Tamaño y peso generales
Un tambor más grande requiere un marco, una caja de cambios y un sistema de montaje del cabrestante más grandes, pesados y robustos. Esto aumenta el costo, la complejidad y la huella física de la unidad, lo que es una consideración importante en aplicaciones montadas en vehículos o portátiles.
Cómo aplicar esto a su objetivo
El diseño correcto depende completamente del trabajo principal que deba realizar el cabrestante.
- Si su enfoque principal es la potencia de tracción máxima: Un cabrestante con un tambor de diámetro menor es la elección correcta, ya que maximiza el par motor.
- Si su enfoque principal es la recuperación a alta velocidad: Un tambor de mayor diámetro proporcionará la velocidad de línea más rápida, asumiendo que el motor puede manejar la carga.
- Si su enfoque principal es la longevidad y seguridad del cable: Priorice un cabrestante cuyo diámetro de tambor proporcione un radio de curvatura generoso para el cable elegido, evitando el desgaste y la falla prematuros.
En última instancia, el diámetro del tambor es la expresión física del propósito central de un cabrestante, que equilibra potencia, velocidad y durabilidad para una tarea específica.
Tabla resumen:
| Factor | Impacto en el diámetro del tambor |
|---|---|
| Cable de acero (relación D/d) | Dicta el diámetro mínimo para la seguridad y la vida útil del cable. |
| Capacidad de carga requerida | Un diámetro menor aumenta la potencia de tracción (par motor). |
| Velocidad de línea deseada | Un diámetro mayor aumenta la velocidad de recuperación. |
| Capacidad de enrollado | Determina la cantidad de cable que el tambor puede albergar. |
¿Necesita un cabrestante optimizado para sus requisitos específicos de potencia, velocidad y durabilidad?
GARLWAY se especializa en la ingeniería de maquinaria de construcción robusta, incluidos cabrestantes, hormigoneras y plantas de dosificación para contratistas y empresas de construcción de todo el mundo. Nuestros expertos pueden ayudarle a seleccionar o personalizar un cabrestante con el diámetro de tambor perfecto para las demandas de su proyecto, garantizando la máxima eficiencia y seguridad.
¡Póngase en contacto con GARLWAY hoy mismo para una consulta profesional y un presupuesto!

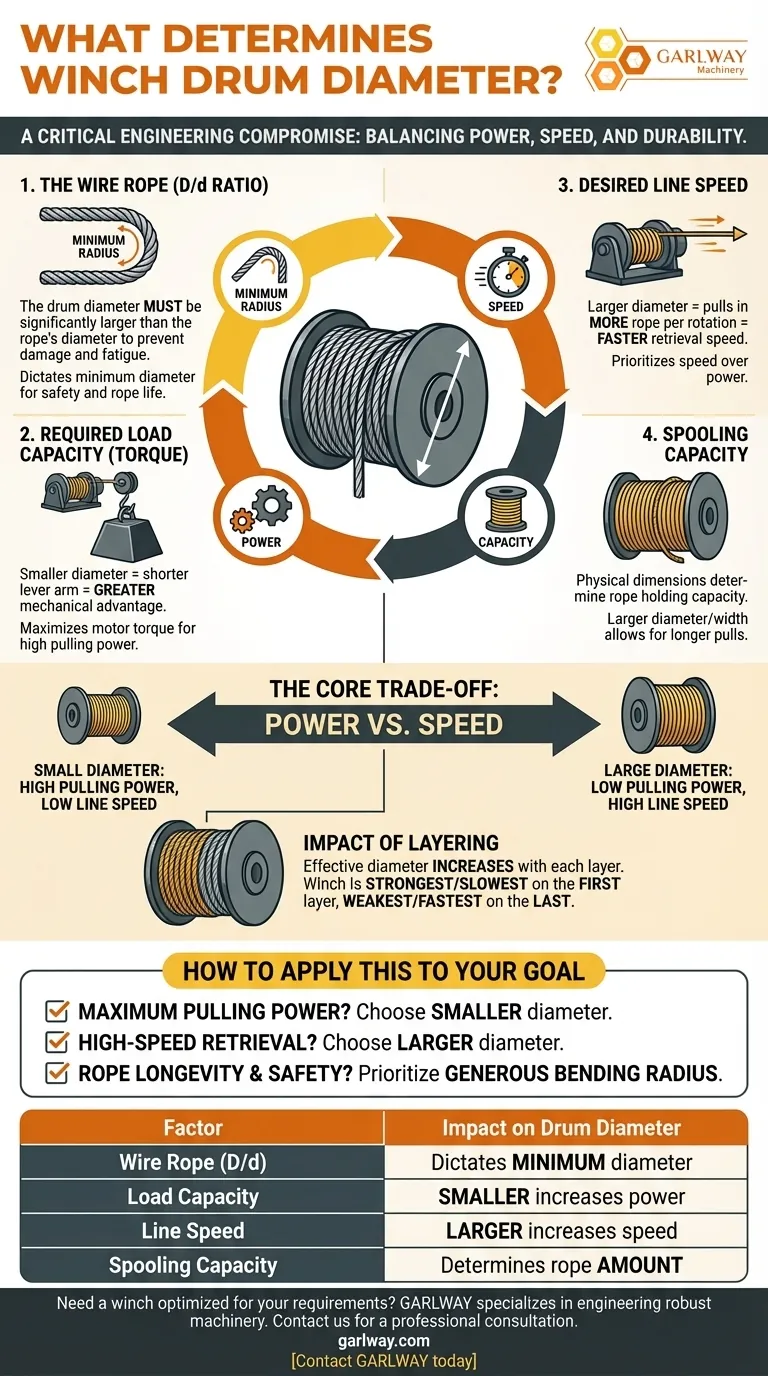

Guía Visual
