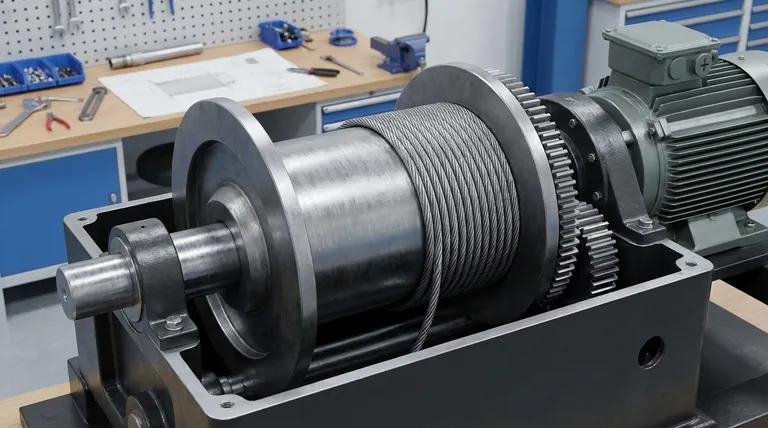

En su nivel más fundamental, el tambor de un cabrestante eléctrico es un cilindro simple y robusto diseñado para enrollar y desenrollar el cable bajo una fuerza inmensa. Consta de un tubo central con dos paredes elevadas, o bridas, en cada extremo, todo montado en un eje giratorio que está fijado dentro del marco principal de la carcasa del cabrestante.
El tambor del cabrestante no es simplemente un carrete de almacenamiento; es el corazón mecánico del cabrestante, responsable de convertir la energía rotacional del motor en la fuerza de tracción lineal que realiza el trabajo. Sus dimensiones físicas dictan directamente las características de rendimiento centrales del cabrestante.
La anatomía central de un tambor de cabrestante
Para comprender cómo funciona un cabrestante, primero debe comprender el propósito de cada parte de su tambor. El diseño es una clase magistral en simplicidad funcional.
El tubo central o barril
El cuerpo principal del tambor es un tubo hueco pero de paredes gruesas. Esta es la superficie sobre la cual se enrolla el cable de acero o sintético. Su diámetro es un factor crítico para determinar la potencia de tracción y la velocidad finales del cabrestante.
Las bridas
Las bridas son las placas circulares soldadas o fijadas a cada extremo del tubo central. Su único propósito es actuar como guías, manteniendo el cable contenido y evitando que se salga de los extremos del tambor a medida que se enrolla, especialmente bajo una tracción desigual o lateral.
El anclaje del cable
Una característica pequeña pero crítica es el punto de anclaje del cable, típicamente una abrazadera o tornillo especializado. Esto sujeta de forma segura el extremo del cable al propio tambor, asegurando que la conexión no dependa únicamente de la fricción del cable enrollado.
El eje de montaje
El tambor no está flotando libremente. Está posicionado sobre un eje de acero sólido que pasa por su centro. Este eje es lo que conecta el tambor a la caja de cambios del cabrestante en un extremo y está soportado por rodamientos dentro de la carcasa en el otro, lo que permite una rotación suave.
Cómo se integra el tambor en el sistema del cabrestante
El tambor no funciona de forma aislada. Es el componente final en una cadena de potencia que comienza con el motor eléctrico.
La conexión de la transmisión
El motor eléctrico genera potencia de alta velocidad y bajo par. Esta potencia se introduce en una caja de cambios, que reduce drásticamente la velocidad y multiplica el par. El eje de salida de esta caja de cambios es lo que impulsa el tambor del cabrestante, proporcionando la rotación lenta y potente necesaria para tirar de una carga pesada.
Interacción con el freno
Una característica de seguridad crítica, el freno del cabrestante, está diseñado para activarse automáticamente cuando el motor se detiene. Este freno mecánico a menudo actúa directamente sobre el eje de transmisión conectado al tambor, evitando que se desenrolle y se caiga la carga.
Enrollado del cable
A medida que el tambor gira, tira del cable, enrollándolo en capas alrededor del barril. La primera capa de cable tiene contacto directo con el tambor, pero cada capa subsiguiente se enrolla sobre la de abajo, aumentando ligeramente el diámetro efectivo del carrete.
Comprender las compensaciones en el diseño del tambor
Las dimensiones específicas de un tambor de cabrestante no son arbitrarias. Representan un equilibrio cuidadosamente calculado entre potencia, velocidad y capacidad.
Diámetro del tambor frente a potencia de tracción
Un cabrestante alcanza su potencia de tracción nominal máxima en la primera capa de cable enrollada alrededor del tambor. A medida que se enrollan más capas de cable, el diámetro efectivo aumenta, lo que a su vez reduce la fuerza de tracción disponible y aumenta la velocidad de la línea. Un tambor de menor diámetro proporciona más par pero es más lento.
Ancho del tambor frente a capacidad del cable
La longitud y el ancho del tubo central del tambor determinan directamente su capacidad de cable. Un tambor más ancho puede contener un cable mucho más largo, pero también puede dificultar la guía del cable para que se enrolle uniformemente en su superficie.
Tomar la decisión correcta para su objetivo
La construcción del tambor tiene un impacto directo en la idoneidad del cabrestante para una tarea específica. Comprender esto le permite elegir la herramienta adecuada para el trabajo.
- Si su enfoque principal es la potencia de tracción máxima: Busque cabrestantes con tambores de menor diámetro, ya que esto maximiza el par entregado por la caja de cambios en la primera vuelta del cable.
- Si su enfoque principal es la recuperación a larga distancia: Priorice un cabrestante con un tambor más ancho y grande diseñado para acomodar la longitud de cable necesaria.
- Si su enfoque principal es la velocidad operativa: Un cabrestante con un tambor de mayor diámetro recuperará el cable más rápido con cada rotación, aunque a un ligero costo en su fuerza de tracción máxima.
Al ver el tambor como la transmisión central de fuerza, puede apreciar mejor cómo un cabrestante eléctrico realiza su trabajo.
Tabla resumen:
| Componente del tambor | Función principal | Impacto en el rendimiento |
|---|---|---|
| Tubo central / Barril | Enrolla el cable | El diámetro afecta la potencia de tracción y la velocidad de la línea |
| Brida | Guía y contiene el cable | Evita que el cable se salga de los lados |
| Anclaje del cable | Asegura el extremo del cable | Garantiza una conexión segura y fiable |
| Eje de montaje | Conecta el tambor a la caja de cambios y los rodamientos | Permite una rotación suave bajo carga pesada |
¿Listo para aprovechar una potencia de tracción superior para sus proyectos? El tambor del cabrestante adecuado es fundamental para el rendimiento, la seguridad y la eficiencia. En GARLWAY, nos especializamos en la ingeniería de maquinaria de construcción robusta, incluidos cabrestantes eléctricos, hormigoneras y plantas de dosificación, diseñados para las exigentes necesidades de empresas de construcción y contratistas de todo el mundo. Nuestros expertos pueden ayudarle a seleccionar el equipo perfecto para maximizar su productividad.
Póngase en contacto con GARLWAY hoy mismo para una consulta y descubra la diferencia que puede marcar el equipo de calidad profesional.

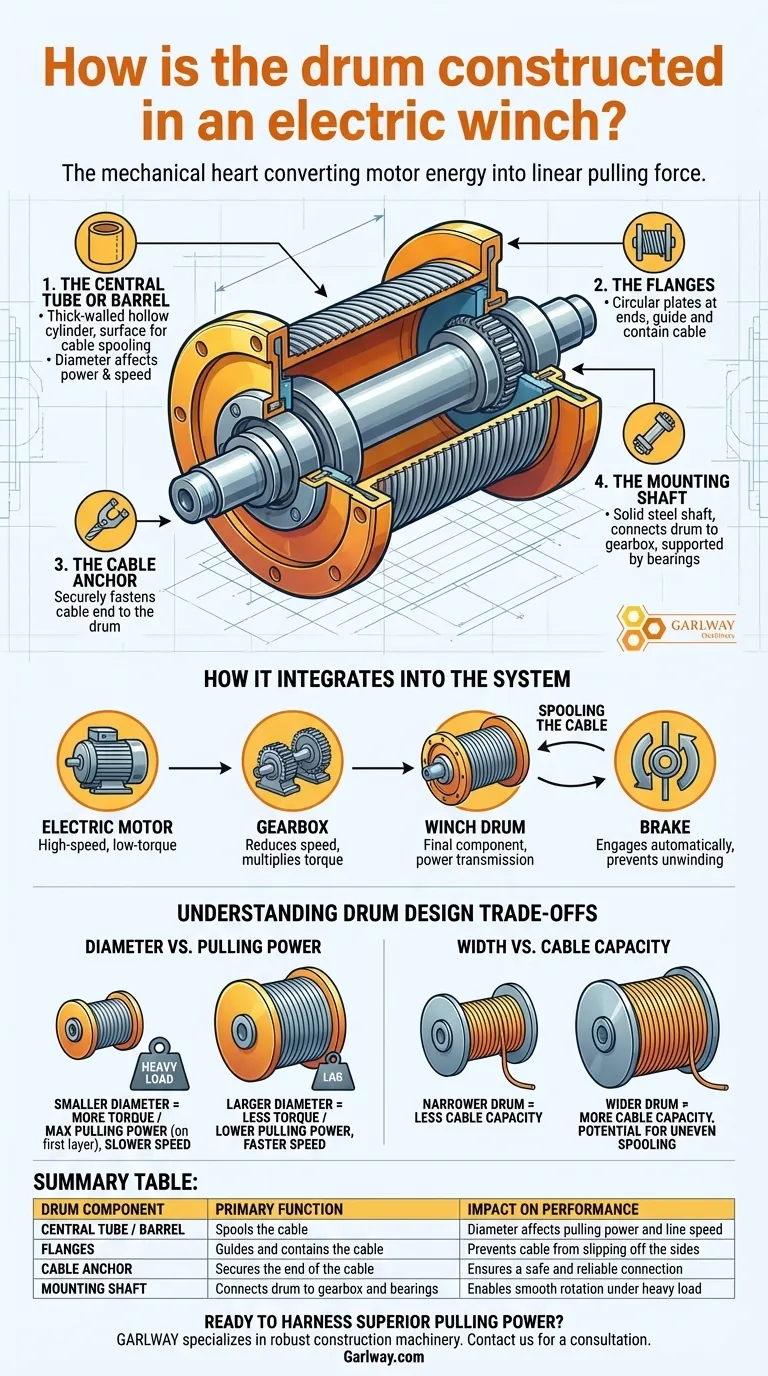

Guía Visual
